Wat achtergrond gedachten
De nieuwe versterker moet natuurlijk ruim voldoende vermogen gaan leveren om een realisties geluidniveau te produceren. En natuurlijk wel de nodige reserve hebben voor de aanwezige pieken. Nu draai ik de muziek nooit zo hard, naar soms . . . . . loopt het even uit de hand. Ook in die situatie verwacht ik een prachtig geluidsbeeld. Gelukkig hebben mijn luidsprekers een aardig rendement waardoor ik kan volstaan met een watt-je of 25 per kanaal. Dan voldoe ik nog steeds aan mijn wensen. Mijn ervaring is dat het niet alleen de vervormings cijfers zijn die maken of een versterker fijn klinkt, er zijn andere grootheden die op zijn minst zo'n grote vinger in de geluidspap hebben. Een van die vingers luistert naar de naam fase verschuiving. Het is dus zaak om de fase verschuiving over een zo groot mogelijk frequentie gebied konstant te houden. Een grote bandbreedte is dus noodzakelijk, en dat het liefst zonder tegenkoppeling. Zo dat was dat, de eerste beperking heb ik me hierbij al opgelegd. Ik wil in deze versterker dus geen tegenkoppeling. Dit houd in dat de schakeling van nature een groote bandbreedte moet hebben. Ik verwacht dat de uitgangstransformatoren hierin de grootste beperkende factor zal worden. Maar ook ingangscapaciteit van de eindbuizen kunnen roet in het eten gooien als deze niet aangestuurd worden uit een laagohmige bron. Er moet dus of een kathode volger na de fasedraaier komen of de fasedraaier moet van nature een laagohmige uitgang hebben. Mijn keus is om diverse redenen gevallen op de laatst genoemde. Het audiofiele stempel dat verkregen moest worden wordt onder andere gesponsord door de mooie rechte curve van de ECC99, de welverdiende reputatie van de KT88 en de toepassing van goede bandkern transformatoren. Deze sponsors worden nog gesteund door de klasse A instelling en een paar slimmigheden in de schakeling. Ik geef toe dat er een aantal 'verboden vruchten' in deze versterker zijn toegepast. Maar dat is wel overwogen gedaan op plaatsen waar legaal fruit het minder goed doet. Ik zal er verder niet over uitweiden omdat 'men' mij al te vaak verweten heeft 'zwartwerkers' in de buizenversterker toe te passen. In het schema zal het duidelijk worden wat ik hiermee bedoel.
Nu de schakeling in meer detail

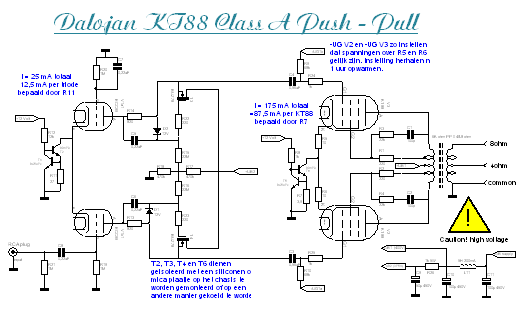

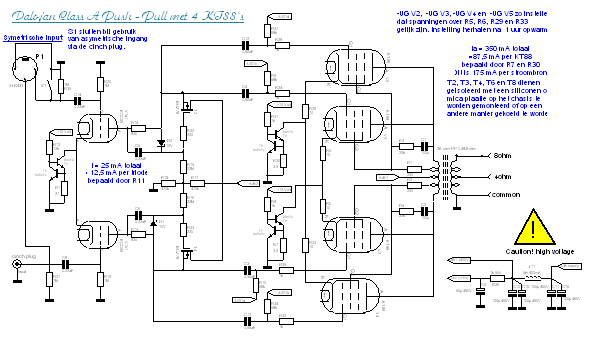

Om het mezelf makkelijk te maken zal ik achteraan beginnen en van daaruit terug werken naar de ingang. Het gewenste vermogen is een watt of 25. Dit is niet zo heel eenvoudig uit een Single Ended ontwerp te wringen. Daarom is er dus gekozen voor een balans schakeling, in het engels heet dat 'push - pull'.

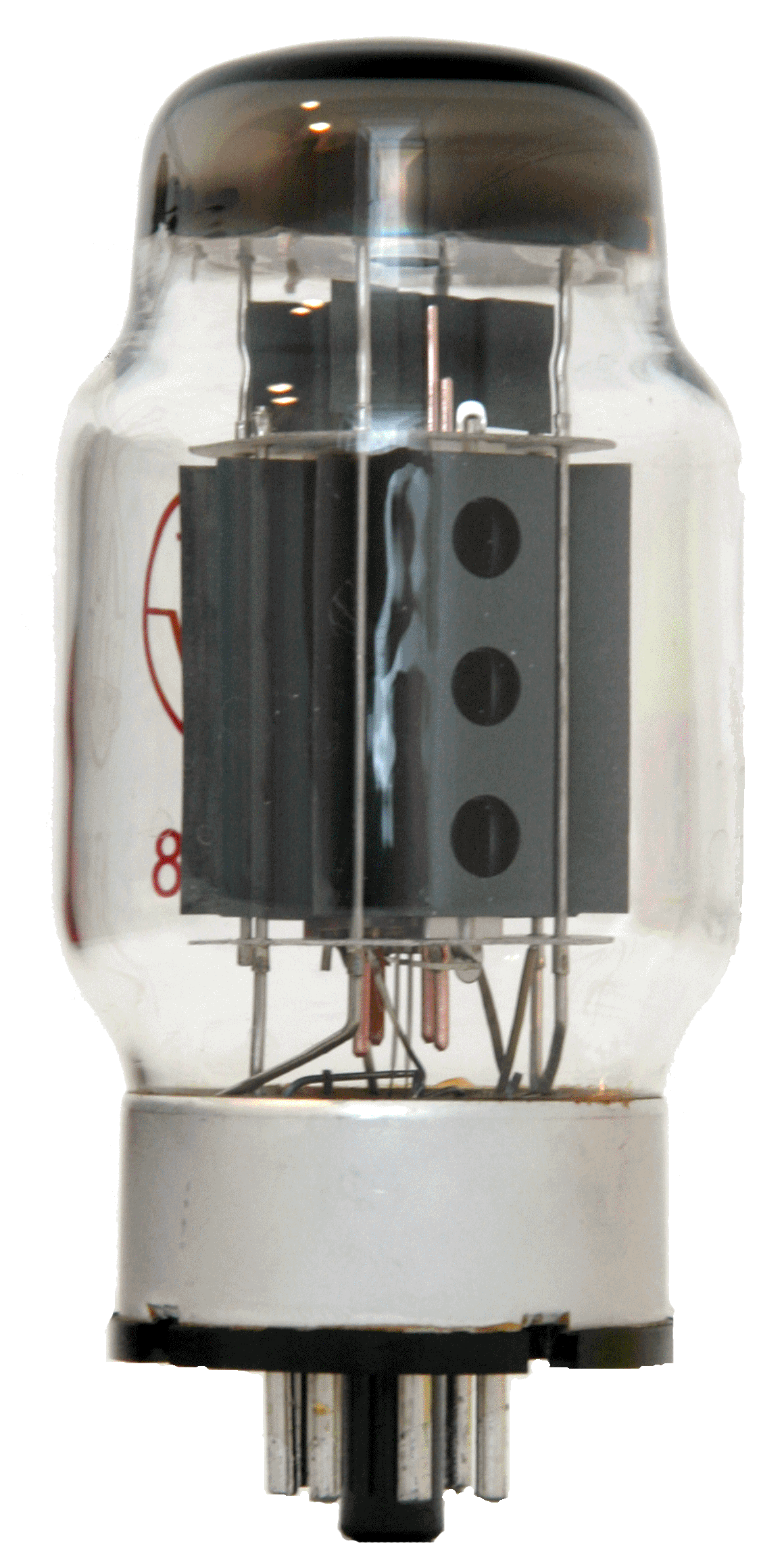

Het automatische negatief wordt hier verkregen door 'zwartwerkers' wat tevens de symetrie van de schakeling verbeterd omdat kleine verschillen in de buizen hierdoor vergaand worden gecompenseerd. De twee KT88's zijn geschakeld als 'long tailed pair' voor ons plattelanders beter bekend als verschilversterker. De lange staart wordt door de 'zwartwerkers' fictief een aardig stuk verlengd. Zo krijgen we dus een mooi symetrische schakeling met een goede lineariteit en mede dankzij de prima bandkern transformator een meer dan toereikende bandbreedte.
Voor deze Push-Pull geschakelde eindbuizen komt de fase draaier. De eindbuizen moeten immers in tegenfase worden aangestuurd. Er zijn vele goede fasedraaiers te maken maar velen hebben de eigenschap dat de uitgangen niet in alle opzichten gelijke eigenschappen hebben. Dit word dan als ondergeschikt beschouwd, maar een echte sysmetrie lijkt mij toch z'n voordelen hebben. Dus ook hier heb ik gekozen voor een 'long tailed pair' configuratie. In de conventionele opbouw met een kathode weerstand wordt spannings symetrie slechts verkregen door verschillende waardes te nemen voor de anode weerstanden. Oorzaak is dat de totaal stroom door beide buizen niet konstant is doordat een deel van de ingangs spanning over de gezamelijke cathode weerstand valt en deze stroom dus min of meer afhankelijk is van de ingangs spanning. Eigenlijk niet zo'n perfecte situatie. De oplossing zit in het konstand houden van de totaal stroom. Een oneindig hoge waarde voor de gemeenschappelijke cathode weerstand is theoretisch een goede oplossing met echter wat praktische nadelen. Andre oplosssing is een stroombron in plaats van de cathode weerstand. Dus of een penthode of weer wat 'zwartwerkers' in dienst nemen. De optie met een penthode heeft het nadeel dat hier aardig wat spanning over moet vallen wil het goed werken en dan kom je snel wat volten te kort in je voedingsspanning. Bij 'zwartwerkers' is dit niet het geval en daar komt nog het voordeel bij dat een veel hogere inwendige weerstand haalbaar is en zo het ideaal beter benaderd wordt. De symetrie is hiermee voor elkaar. Alleen de lage uitgangsimpedantie is hiermee nog geen feit, daar moet nog aan gewerkt worden. Het simpelste is natuurlijk on anode weerstanden te nemen met een lage weerstands waarde. Resultaat is dat de versterking dan ook laag is en we de fasedraaier fors moeten aansturen om voldoende uitgangsspanning te krijgen om de KT88's vol uit te kunnen sturen. Dit lijkt mij ook al niet een goed plan. We moeten het dus anders oplossen. Wat mij als eerste te binnen schoot was de zaak opbouwen als mu-stage. Een pracht plan. . . . . helaas moest ik dan per triode nog een extra buis gebruiken. Nog eens 4 triodes of penthodes. De bovenste buis in een mu-stage doet om het maar simpel te zeggen dienst als stroombronn voor de onderste buis en als cathode volger gezien vanuit de uitgang van de mu-stage. Een triode als stroombron is nou niet echt een groot feest dus dat gaat hem niet worden. Een penthode doet het al stukken beter, zeker naarmate de steilheid groter word.
Maar ja dubbel penthodes liggen niet voor het oprapen en vier extra buisvoeten raak ik voor mijjn gevoel op het chassis niet meer kwijt. Hier moet toch ook een oplossing voor gevonden kunnen worden. Even een paar stappen terug en de gedachten op zijn beloop laten. Wat we nodig hebben is een stroombron met een hoge Ri voor de beste lineariteit van de schakeling. Tevens moet een lage uiitgangssweerstand aanwezig zijn. En mag het maar een minimum aan buisvoeten nodig hebben. Een buisvoet loze 'penthode' met enorme steilheid van enkele amperes per volt ruikt naar zwarte magie. En die geur is heel reeel terug te vinden in een power MOSFET. En een minimum aan buisvoeten maakt dat ding ook waar. De uitdaging dus maar aangenomen en het zo geprobeerd. Ik wil niet overdrijven maar voor mijn gevoel werkt het perfect, hoge versterking, goede lineariteit en lage uitgangs impedantie. En dat allemaal zonder buisvoet! Uiteindelijk is dat dus ook in de versterker terecht gekomen. Dan hebben we nu de hoofdlijnen van de versterker gehad. Hij bestaat dus uit een fase draaier en een push-pull eindtrap. Een niet genoemd voordeel is dat je de versterker in deze configuratie natuurlijk optimaal kan aaansturen uit een symetrische bron. Simpel een kwestie van de condensator van een van de triodes in de fasedraaier loshalen van de 'ground' en gebruiken als tweede ingang van het gebalanceerde paar. Zelf doe ik dat niet omdat ik geen bron heb met gebalanceerde uitgang, maar vooor de liefhebber is er dus de mogelijkheid.

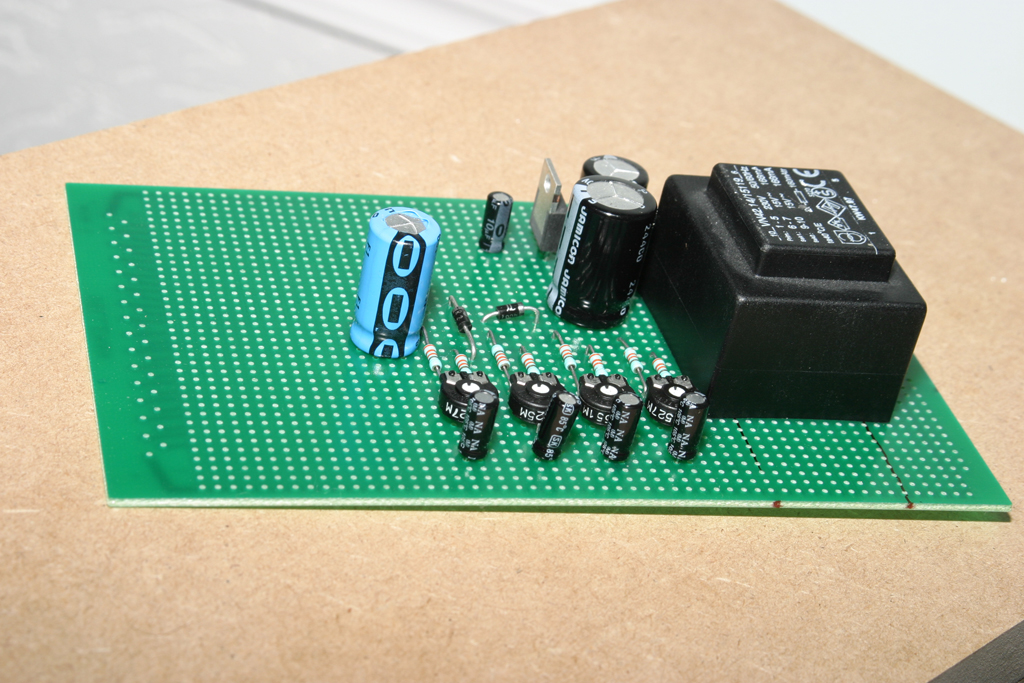

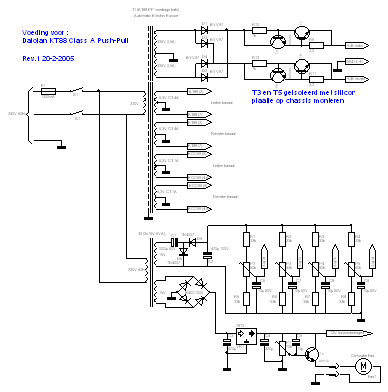

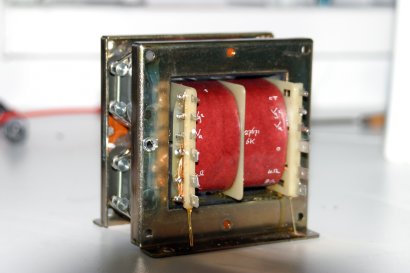

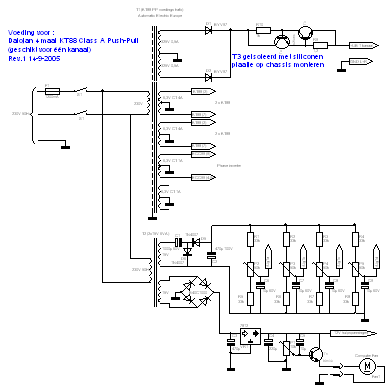

Ik hun een paar bandkern transformatoren voor deze versterker laten wikkelen. Tevens hebben ze ook de buizen en voedings elco's geleverd samen met wat klein materiaal en de aluminium chassisplaat. Verder zijn veel weerstanden en de diodes van Conrad afkomstig, net als de bedradingsbordjes en de gaatjesprint. De bouten, moeren, ringen e.d. zijn geleverd door de plaatselijke metaalwaren handelaar. En om de zaak wat kleur naar wens te geven is de autoshop met een bezoek vereerd. Deze heeft mij een spuitbus filler, spuitbus kleurlak en een spuitbus blanke lak verkocht. En niet te vergeten MDF sokkel die perfect op maat gezaagd is door een zeer gewaardeerde kennis/collega. Overigens had hij die waardering al verdiend lang voor het zagen van de sokkel. Verder is bijna alle signaal voerende bedrading uitgevoerd in verzilverd draad met 'Tefal' (Teflon) isolatie en sommige in puur zilver. De resterende bedrading is uitgevoerd in standaard montage snoer of de uit Kimber speaker kabel ontlede aders. Voor het opwekken van het vaste negatief en een 12Volt hulpspanning voor de zwartwerkers en om de wind er onder te houden is een klein trafotje van 2 x 15 V 0,25A gebruikt.

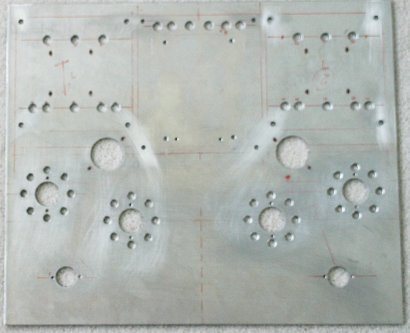

Uiteindelijk worden dan de gaten afgetekend en geboord. De gaten voor de buisvoeten en de voedingselco's heb ik geboord en met een trappenboor. Het werkje is behoorlijk tijdrovend maar leverd wel een prima resultaat op. Als alle gaten geboord zijn wordt de plaat ontvet met een beetje aceton en daarna ontdaan van alle bramen. Als laatste komt er een schuurblokje en een velletje schuurpapier 400 aan te pas om het oppervlak echt mooi vlak te maken en iets op te ruwen voor de hechting van de verf. Na het schuren goed schoonmaken en ontvetten. Daarna een heel dunne laag filler, eigenlijk alleen om een hechtlaag te vormen voor de volgende verflagen. De eerste dunne laag ongeveer 20 minuten laten drogen en daarna dekkende laag filler op de plaat spuiten. Zorg er wel voor dat de plaat goed horizontaal ligt zodat er weinig kans is dat 'zakkers' ontstaan. Deze laag tenminste een uur laten drogen! Hij moet echt goed droog en uitgehard zijn voordat de kleurlaag gespoten kan worden. De kleurlaag in meerdere dunne lagen spuiten en tussendoor wel de minimale droogtijd toepassen. Haast is hier de ondergang van het gedane werk omdat de kans groot is dat je dan weer van voor af aan kan beginnen nadat je de plaat weer helemaal verfvrij hebt gemaakt. Ik weet uit ervaring dat dit een aanslag op het goede humeur is. Rest nog een paar lagen blanke lak voor de glans en de duurzaamheid. Hiervoor geld natuurlijk het zelfde als voor de kleurlagen. Haast is een slechte compagnon. Zo dat zit er dan op. We hebben nu een chassisplaat die er fantasties uitziet. Laat hem desnoods een paar dagen uitharden om hem daarna even in de autowas te zetten, dan wordt hij wat minder snel vuil. Het geeft wel een mooi glanzend resultaat, maar ik kan vaak het geduld niet opbrengen.

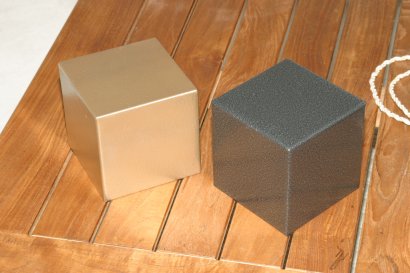

Zelf behandel ik ook de trafokappen op soortgelijke manier. Alleen begin ik dan met ontvetten en daarna de kleurlak in een paar lagen en als laatste twee lagen blanke lak. Dan is alles mooi in kleur. Als we zo ver zijn dan kunnen de klembeugels voor de elco's en de buisvoeten gemonteerd worden. Nog niet verschrikkelijk vast draaien want dat is het handigste als alles ook is uitgericht.

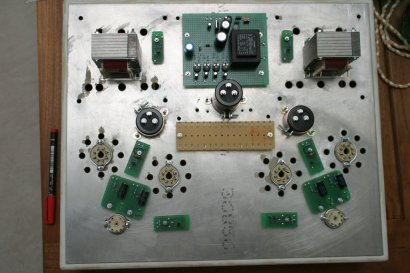

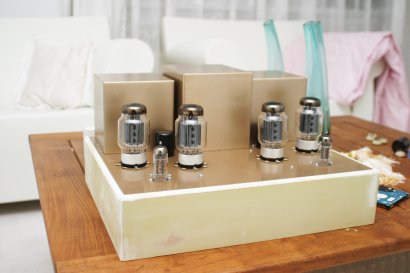

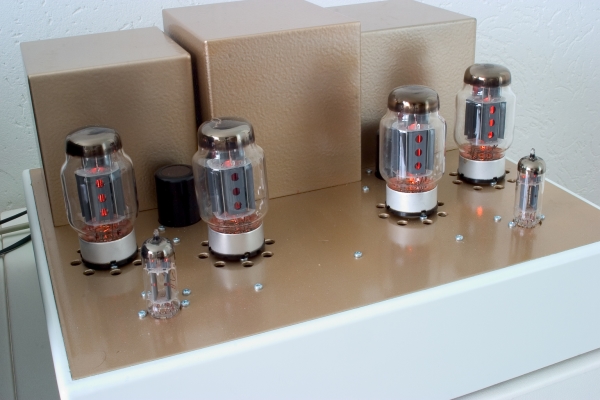

Hierbij zetten we alle buizen exact in de gelijke richting wat gewoon mooier uitziet als een paar graden verdraaid ten opzichte van elkaar. Eclo's in de beugels monteren en daarna alles vastdraaien. Nu kunnen we alles vast voor de show op de sokkel zetten en de buizen er even in om alvast te kunnen zien wat het gaat worden. Nu weer terug naar de werklijkheid, er moet nog immers veel gebeuren. Eerst de voedingstrafo er op monteren. Ik heb eerst met wat moeite in de montage gaten waar de bouten door moeten rubber tules gestopt zodat de trafo in rubbers is 'opgehangen'. Dit loont de moeite omdat eventuele trillingen dan toch wat worden gedempt voordat deze de kans hebben om de hele versterker mee te laten trillen. Deze actie zorgt er voor dat het geheel mechanisch nauwlijks geluid maakt. Een konstante brom uit de versterker kast is niet echt fijn om naar te luisteren! De bouten en moeren waarmee de trafo gemonteerd word dus niet al te strak aandraaien, maar net zo strak dat er geen speling meer is als de zaak in de normale stand staat. Daarna heb ik de smoorspoelen gemonteerd en de printjes met 'zwartwerkers'. Hierbij is het van groot belang om de isolatie plaatjes (siliconen) niet te vergeten en te kontroleren of er echt geen sluiting is. Lichten we hier de hand mee, dan tracteren we ons op een heftig probleem als de spanning er op gaat.

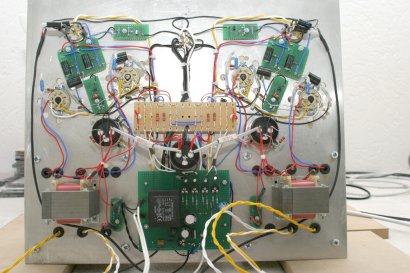

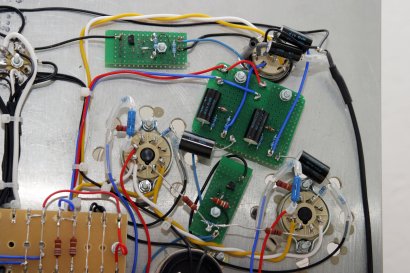

Nu kan aangevangen worden met de eerste bedrading. Ik doe het liefst eerst de gloeidraad circuits. Hiervoor heb ik aders uit Kimber luidspreker kabel gebruikt, deze is redelijk stug en laat zich dus makelijk in de gewenste banen leggen. En blijft daar dan ook. Daarna de bedrading van de voeding, daar waag ik geen Kimber kabel aan in verband met de isolatie eigenschappen. Het zal misschien wel goed gaan maar ik durf het niet aan, stel je voor dat na enige tijd spontaan ergens doorslag optreed. Met wat pech heb je dan een 'leuk' klusje op te knappen. Voor mij dus verzilverde kabel met teflon isolatie. Ook geleverd door de AE-Europa uit Schagen. Daarna de losse componenten er in solderen en we zien dan de Finish in zicht komen.
Zoals op de foto's te zien is heb ik alle draaddoorvoeren van het chassis voorzien van een rubbertule, ook om eventueel kortsluiting te voorkomen als om een of andere reden de isolatie na vele malen sjouwen met de versterker de isolatie van de bedrading zou beschadigen. Dit is niet waarscheinlijk maar voor een paar cent heb je wel zekerheid. En dat staat mij wel aan. Als alles gemonteerd is en gecontroleerd en nogmaals gecontroleerd en goed bevonden en ook het vaste negatief is ingesteld zonder de eindbuizen in de schakeling breekt het spannendste moment aan. De spanning is er nu weer af en de condenstoren in de voeding hebben de tijd gekregen te ontladen. De eindbuizen kunnen nu definitief een plaatsje in hun voeten krijgen. Met een voltmeter bij de hand gaat de spanning er weer op en als de buizen opgloeien meten we achtereenvolgend alle spanningen over de 10 ohm cathode weerstanden van de eindbuizen. Per eindtrap regelen we het vaste negatief per buis zo af dat de spanningen over deze weerstanden gelijk zijn. Dit doen we bij beide eindtrappen. Vervolgens laten we alles een half uur stabiliseren en herhalen de afregel procedure nogmaals. Kleine correcties kunnen nu wel nodig zijn. In feite is alles nu in orde.
